★ 概述

ZD3051LT液位變送器是一種直接安裝在管道或容器上的現場變送器。由于隔離膜片直接與液相介質相接觸，無須將正壓側用導壓管引出，因此可以測量高溫、高粘度、易結晶、易沉淀和強腐蝕等介質的液位、壓力和密度，然后將其轉換成4～20mA信號輸出。ZD3051LT液位變送器采用標準的法蘭進行安裝聯接，有平法蘭和插入法蘭供用戶選擇。安裝法蘭標準按ANSI 3英寸、4英寸，規格有150LB和300LB的法蘭。法蘭膜片材料有316L、哈氏合金、蒙乃爾、鉭等。ZD3051LT液位變送器本體采用引進國外先進技術和設備生產的精巧型小膜盒電容傳感器，其關鍵原材料和零部件均采用進口，設計原理先進、品種規格齊全、安裝使用簡便。該機型外觀上融合了目前國內被廣泛使用的3051和EJA的特點，使其具有無可比擬的向前、向后的兼容性，可避免您因產品過時或超前所引起的浪費，保護您的投資。為適應國內自動化水平，該系列產品有普通模擬輸出型和帶HART現場總線協議的智能型兩種產品。

★ 特點

※　精度高; ※　穩定性好;

※　小型、重量輕、堅固抗振； ※　阻尼可調；

※　單向過載保護特性好； ※　無機械可動部件，維修工作量少；

※　全系列統一結構，零部件互換性強； ※　防爆結構，全天候使用；

※　接觸介質的膜片材料可選擇；膜片可選316L、TAN、HAS-C、MONEL等耐腐蝕材料

※　智能AUTEC/HART現場總線協議。

★ 技術參數

※ 技術指標

● 使用對象 液體

● 測量范圍 0～6KPa至0～7000 KPa

● 輸    出 4～20mA DC，，智能HART現場總線協議信號輸出。

● 電    源 24V DC，可在12V DC工作(帶LCD顯示最低15VDC)，最高45V DC。

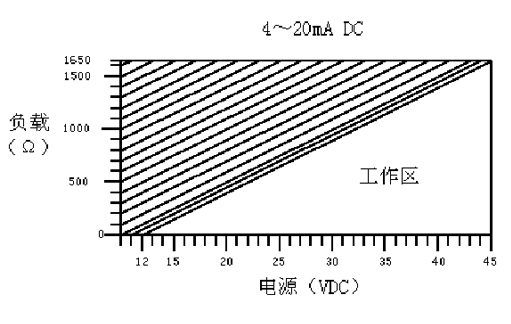

● 負載特性

● 正、負遷移   不管輸出如何，正負遷移后，其量程上、下限不得超過量程的極限。

最大遷移量：為最小調校量的0-500%

最大負遷移量：為最小調校量的0-600%

● 溫度范圍 放大器工作溫度（環境溫度）-30℃～+70℃

灌充硅油測量元件的工作溫度（介質溫度）：-40℃～+149℃

● 濕度范圍 相對濕度為1～100%

● 傳感器容積變化量 小于0.16cm3

● 指示表 數顯式

● 防爆類型 隔爆型Exd II CT6;  本安型Exib II CT6

● 量程和零點 可通過表頭按鍵更改

● 超壓極限 量程為6MPa以下的施加：0（絕對壓力）～14MPa；

● 阻    尼 在0～32秒之間連續可調。

● 啟動時間 2秒，不需預熱。

※ 性能指標

● 綜合精度  調校量程的±0.2%，標配精度±0.5%

● 穩 定 性 六個月內不超過變送器精度

● 電源影響 小于輸出量程的0.005%/V。

● 負載影響 電源穩定時，無負載影響。

※ 結構指標

● 結構材料   隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾合金、鉭。

O型圈（介質接觸處）：氟橡膠。

法蘭和螺栓：316不銹鋼。

灌充液：硅油或惰性油。

電氣殼體：低銅鋁合金。

● 引壓連接件   在壓力容室上的連接螺孔為1/4NPT，引壓接頭上的連接螺孔為1/2NPT，其中心距見各種型號的外形尺寸圖

信號電纜連接螺孔為M20×1.5

● 外殼防護等級 IP65

● 重  量 3.9kg（不包括選件,帶法蘭變送器除外）

★ 結構尺寸

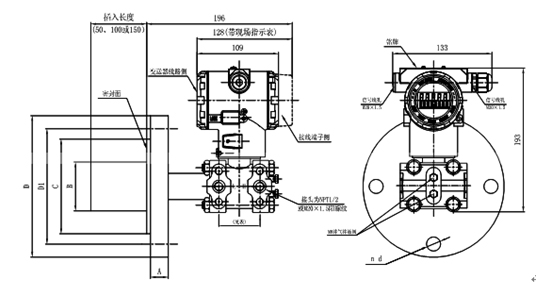

※ ZD3051LT系列外形尺寸圖
