★ 概述

ZD920W陶瓷電容液位變送器采用具有國際先進水平的陶瓷電容傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術。充分發揮了陶瓷傳感器的技術優勢，使壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強，穩定性高，并有很高的測量精度。ZD920W陶瓷電容壓力變送器具有多種型號，多種量程，多種過程連接形式及材料?？蓮V泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量?jī)x表。

★ 技術參數

※ 技術指標

● 測量范圍   0~1m~200m;

● 輸    出 4～20mADC, 智能式4～20mADC二線制+現場總線HART協議

● 電    源 12～30VDC

● 負載特性 4～20mADC二線制負載R≤50（V-12）Ω

● 溫度范圍 環境溫度  -20℃～+ 70℃;標準介質溫度-20℃～+ 80℃

● 外殼防護 優于IP65

● 防爆類型 隔爆型ExdⅡCT6;  本安型ExibⅡCT6應外配安全柵

※ 性能指標

●精     度 精度等級：0.1%、0.2 %

● 穩 定 性 優于±0.1% FS /年

● 溫度影響    -20℃～+ 70℃范圍內:變化量小于±0.18%/ 10℃

● 振動影響 在任何方向上振動頻率為20-200Hz時，變化量小于±0.02% BFSL

● 負載影響 只要輸入變送器的端子電壓高于12V，就無負載影響。

● 位置影響 安裝位置不影響零點

※ 結構指標

● 結構材料     膜片：氧化鋁陶瓷

接觸介質材料：不銹鋼 316L或聚四氟乙烯

● 電氣連接 可根據需要從任何一個出口引出，建議使用φ10工業電纜作為引線，以便密封.引出接頭可選用通用電纜接頭PG16或M20×1.5，不引線一端用端蓋封住

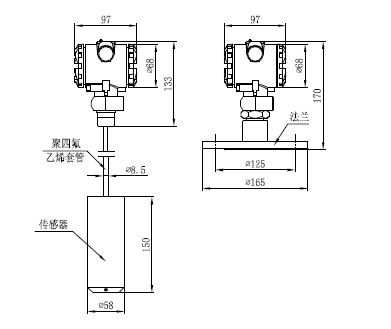

★ 結構尺寸

• ZD920W陶瓷電容型投入式液位變送器選型表

注1：分體式液位變送器的過程連接方式為M32*2,特殊訂貨請注明；
注2：法蘭直裝式液位變送器的過程連接方式為DN50-40法蘭（默認），特殊訂貨請注明；
注3：訂貨時請注明液體介質、液體量程=h（）m；
