★ 概述

ZD910W投入式液位變送器選用進口高精度、高穩定性擴散硅壓力敏感芯片，通過高可靠性的放大電路，將被測液體的液位信號轉換成4～20mA DC標準信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異質量和性能。本產品分一體式、分體式兩種結構，分體式產品又有鎧裝型及防腐型兩種產品。鎧裝型及防腐型產品可以抵御多種腐蝕性液體的侵蝕，能夠最大限度地滿足客戶的需要。ZD910W投入式液位變送器產品分普通型和本質安全防爆型兩種型式，防爆型產品能應用于各種惡劣及危險場所。

★ 適用范圍

● 工業現場液位測量與控制              ● 船舶及航海系統

● 水文測量與監控                   ● 城市及供水系統

● 水庫大壩水位測量                  ● 循環水及污水處理系統

★ 特點

● 可直接投入液體中測量液位             ● 一體式、使用方便

● 分體式、便于固定安裝和調校            ● 鎧裝型、防腐型

● 防雷擊、防射頻干擾                 ● 反向極性保護及限流保護

● 本質安全防爆                     ● 結構精巧、安裝便捷

● 高精度、高穩定性、高可靠性

★ 技術參數

※ 技術指標

● 精　　度 ±0.1%、±0.2%（詳見選型指南）

● 零點偏差 不超過輸出量程的±0.5%(分體式產品零點可調整)

● 零點和量程調節 ±20%(分體式可調整，一體式產品不可調)

● 量程調節 最小量程至最大量程間任意調整(分體式產品，一體式產品量程不可調)

● 電源影響 小于輸出量程的0.01%/V

● 負載影響 可忽略不計

● 溫度影響   -10℃～+60℃范圍內:變化量小于±0.1%/10℃(0.1級)

          變化量小于±0.15%/10℃(0.2級)

          -30℃～-10℃, 60℃～+85℃:變化量小于±0.15%/10℃(0.1級)

          變化量小于±0.20%/10℃(0.2級)

● 穩 定 性 ±0.25%FS/3年

※ 性能指標

● 測量介質     凈水及一般液體(電纜線輸出) 與316L不銹鋼兼容的各種液體

(鎧裝型分體式結構)

● 量程范圍 0～1m至0～200m(參見選型表)

● 過載壓力 最大量程的2倍

● 輸出信號 4～20mADC（兩線制）

● 工作電壓 12V-36V DC

● 工作溫度 -20℃～60℃

● 貯存溫度 -40℃～80℃

● 負載電阻 （4～20mA）：R=(U-14/0.02)- RD 其中：U為電源電壓，RD 為電纜內阻

※ 結構指標

● 膜片材料    316L不銹鋼膜片(普通型及鎧裝型)

● 殼體材料    304(普通型及鎧裝型)

● 引 出 線    雙層耐磨防水通氣電纜(電纜線輸出一體式結構)

或Φ6外徑不銹鋼鎧裝管(鎧裝型分體式結構)

● 接 線 盒 低銅鋁合金表面噴塑處理(一體式結構)

● 指 示 表 3～1/2LCD數字顯示(數顯表、僅分體式產品)

● 防爆標志 ExibⅡCT6

● 防護等級 優于IP65

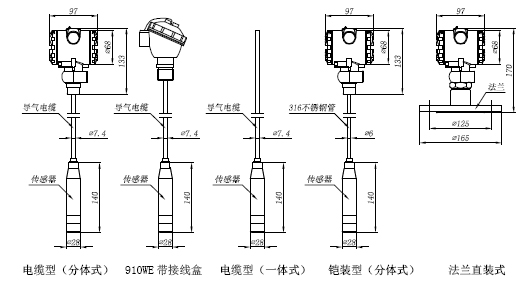

★ 結構尺寸

※  ZD910W系列液位變送器

★ 選型表

注1：投入式液位變送器的安裝方式為M27*2.0（默認），如需其它安裝方式請注明。
注2：法蘭直裝式變送器的連接方式為DN50-PN10（默認），如需其它安裝方式請注明。
