★ 概述

ZD930變送器選用高性能SMI進口壓力芯片，采用硅壓阻式差壓芯體組裝而成，外殼為鋁合金結構。兩個壓力接口為M10螺紋和旋塞結構，可直接安裝在測量管道上或通過引壓管連接。廣泛應用于鍋爐送風、井下通風等電力、煤炭行業壓力過程控制領域。

★ 技術指標

● 量    程: 0～200Pa～1KPa～1MPa

● 綜合精度: 0.5%FS、1.0%FS

● 輸出信號: 4～20mA(二線制)、0～5V、1～5V

● 供電電壓: 24DCV(9～36DCV)

● 介質溫度: -20～85℃

● 環境溫度: 常溫(-20～85℃)

● 負    載: ≤500Ω

● 絕緣電阻: 大于2000MΩ (100VDC 密封等級: IP65

● 長期穩定性能: 0.1%FS/年

● 振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS

● 防護等級：IP65

● 電氣接口(信號接口): 引出導線紅線：電源正；綠線：電流輸出。

● 機械連接(螺紋接口):I M10×1，可按用戶要求設計。II Ф8 寶塔嘴

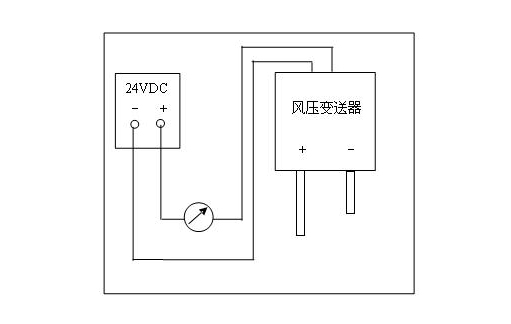

★ 電氣連接圖

★ 安全使用注意事項

（1） 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路損壞。

（2） 在產品安裝使用中如遇到問題或在產品發生異常時，請不要擅自打開修理，及時與我公司聯系。
