★ 概述

ZD920陶瓷電容壓力變送器采用具有國際先進水平的陶瓷電容傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術。充分發揮了陶瓷傳感器的技術優勢，使壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強，穩定性高，并有很高的測量精度。ZD920陶瓷電容壓力變送器具有多種型號，多種量程，多種過程連接形式及材料。可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。

※ 工作原理

被測介質的壓力直接作用于傳感器的陶瓷膜片上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片最大位移不大于 0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體間隙只有 0.1毫米，因此過載時膜 片的最大位移只能是 0.1毫米，所以從結構上保證了膜片不會產生過大變型，由于膜片采用高性能的工業陶瓷，因而使傳感器具有很強的抗沖擊及抗過載能力。

★ 特點

※ 抗過載和抗沖擊能力強

過壓可達量程的數倍至百倍。

※ 精度高，重復性好穩定性高

優于0.1%F.S/1年。

※ 溫度漂移小

由于取消了測量元件的中介液，因而使傳感器獲得了很高的測量精度，且受溫度影響小。

※ 抗干擾能力強

防水、防塵、防振、防爆、防腐。

※ 安裝簡便

產品結構合理，體積小，重量輕，可直接任意位置安裝。

★ 技術參數

※ 技術指標

● 使用對象 液體、氣體或蒸汽

● 測量范圍     表    壓：0～2KPa～7MPa;

絕    壓：0～100KPa～2MPa;

負    壓：-0.1MPa～7MPa

● 輸    出 4～20mADC

● 電    源 12～36VDC

● 負載特性 4～20mADC二線制

● 溫度范圍 環境溫度  -40℃～+ 70℃

● 外殼防護 優于IP65

● 防爆類型 隔爆型ExdⅡCT6; 本安型ExibⅡCT6應外配安全柵

※ 性能指標

● 綜合精度 精度等級：0.1%、0.2 %

● 穩 定 性 優于±0.1% FS /年

● 溫度影響   -10℃～+ 60℃范圍內:變化量小于±0.10%/ 10℃(0.1級)

          變化量小于±0.15%/ 10℃(0.2級)

          -30℃～ -10℃, 60℃～+ 85℃:變化量小于±0.15%/ 10℃(0.1級)

          變化量小于±0.20%/ 10℃(0.2級)

● 振動影響 在任何方向上振動頻率為20-200Hz時，變化量小于±0.02% BFSL

● 沖擊影響 任何方向 100G沖擊11ms后，變化量小于±0.02% FS

● 負載影響 只要輸入變送器的端子電壓高于12V，就無負載影響。

● 位置影響 安裝位置不影響零點

※ 結構指標

● 結構材料   膜片：氧化鋁陶瓷

外殼：低銅鑄鋁

接觸介質材料：不銹鋼 316L(美國標準) 1Cr18Ni9Ti(中國標準)

“O”型圈密封結構：聚四氟乙烯或氟橡膠

● 過程連接 標準提供M20×1.5外螺紋

● 電氣連接 可根據需要從任何一個出口引出，建議使用φ10工業電纜作為引線，以便密封.引出接頭可選用通用電纜接頭PG16或M20×1.5，不引線一端用端蓋封住。

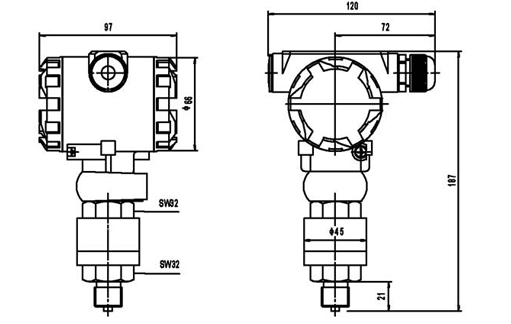

★ 結構尺寸

★ 選型表
