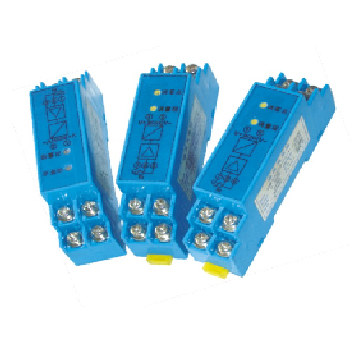

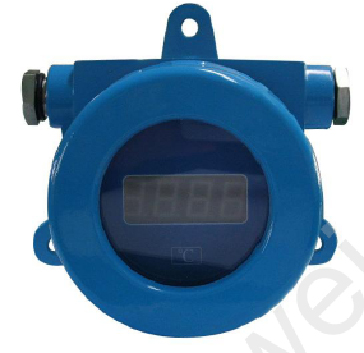

SBWR(Z)熱電偶/熱電阻溫度變送器是DDZ一Ⅲ／S型系列儀表中的現場安裝式溫度變送單元。 它采用二線制傳送方式(兩根導線作為電源輸入,信號輸出的公用傳輸線).將熱電偶,熱電阻信號變換與輸入信號或與溫度信號成線性的4～20mADC、0～10mADC、0～5V、1～5V輸出信號. 遠傳給控制室儀表作指示、記錄、調節。該變送器可以直接安裝于熱電偶,熱電阻的接線盒內與之形成一體化結構.它作為新一代測溫儀表可廣泛應用于冶金,石油,化工,電力,輕工,紡織,食品,國防以及科研等工業生產過程控制領域。

◇將熱電偶（阻）信號轉換為與所測量溫度成線性關系的標準信號. 提高了信號長距離傳送過程中抗干擾能力。
◇本安防爆型儀表.其標志為ⅡCT6。
◇采用二線制結構，節省價格昂貴的補償導線,降低了安裝費用。
◇有理想的線性化校正和冷端補償功能。
◇采用高性能固定模塊,結構緊湊,體積小,重量輕。

◇輸入:標準熱電偶 熱電阻
◇輸出:4～20mADC  輸出阻抗:250Ω  允許負載變化范圍≤100Ω
◇冷端補償誤差:≤1℃(熱電偶)
◇溫度漂移:≤0.1×基本誤差1℃
◇傳送方式:二線制、三線制、四線制
◇絕緣強度:電源/輸入/輸出端子間1500VAC/1分鐘
◇工作條件:環境溫度:0～50℃   相對濕度≤90%(RH)
◇電源電壓:24VDC(可訂制220VAC)
◇功耗:＜0.75W
◇防爆等級:(ib)ⅡCT6

1. 溫度變送器效驗步驟

熱電偶溫度變送器校驗步驟
1、校驗時，在輸入端接入電位差計，輸出信號為電動勢，在輸出端接上24VDC穩壓電源并串接上標準電流表。
2、調零：反接信號輸入線，使電位差計輸出校驗現場室溫對應電動勢，調整電位器Z，使電流表讀數為4mA。
3、調滿：正接信號輸入線，使電位差計輸出滿量程對應電動勢，調整電位器S，使電流表讀數為20mA。（該電動勢為滿度電動勢減去室溫對應電動勢后的值）
例：在校驗現場室溫為7℃，輸入信號為K，量程為0～1000℃的溫度變送器標定，通過查表得知7℃對應電動勢為0.277mV，1000℃對應電動勢這41.269mV,反接后，電位差計輸出0.277mV，調整電位器Z，使電流表讀數為4mA；正接后電位差計輸出讀數為40.992mV（41.269mV～0.277mV），調整電位器S，使電流表讀數為20mA。
熱電阻溫度變送器校驗步驟
1、標定時，按以上典型接線圖接線，在輸入端接入標準電阻箱（如ZX-25a），在輸出端接上24VDC穩壓電源并串接上標準電流表。
2、改變信號源發生器（電阻箱），使之等于量程的下限值，調整電位器Z，使電流表的讀數為4mA，改變信號源，使之等于量程的上限值，調整電位器S，使電流表的讀數為20mA即可。
例：輸入型號為Pt100量程為0～100℃的溫度變送器。正確接線后，電阻箱輸出100Ω，調整電位器Z，使電流表讀數為4mA；電阻箱輸出讀數為138.50Ω(即熱電阻在100℃時相對應的電阻值），調整電位器S，使電流表的讀數為20mA
