★ 概述
ZD3051小膜盒電容式變送器是我公司引進國外先進技術和設備生產的精巧型變送器。其關鍵原材料和零部件均采用進口，設計原理先進、品種規格齊全、安裝使用簡便。該機型外觀上融合了目前國內被廣泛使用的3051和EJA的特點，使其具有無可比擬的向前、向后的兼容性，可避免您因產品過時或超前所引起的浪費，保護您的投資。為適應國內自動化水平，該系列產品有普通模擬輸出型和帶HART現場總線協議的智能型兩種產品。
★ 適用范圍
ZD3051型變送器是適用于精確地測量微差壓到大差壓、低壓力到大壓力、液位、真空度、和比重；配合節流裝置還可以測量流量。
★ 工作原理
被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩隔離膜片上，通過隔離膜片和δ元件內的填充液傳送到預張緊的測量膜片兩側。測量膜片與兩側絕緣體上的電極各組成一個電容器，在無壓力通入或兩側壓力均等時測量膜片處于中間位置，兩側兩電容器的電容量相等。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過檢測此電容極板上的差動電容，再由電子線路把差動電容轉換放大成4-20mADC的二線制電流信號。壓力變送器和絕對壓力變送器的工作原理和差壓變送器相同,所不同的是低壓室壓力是大氣壓或真空。
★ 特點
※ 精度高; ※ 穩定性好;
※ 無機械可動部件。維修工作量少; ※ 小型、重量輕、堅固抗振；
※ 量程、零點外部連續可調； ※ 阻尼可調；
※ 單向過載保護特性好； ※ 防爆結構，全天候使用；
※ 全系列統一結構，零部件互換性強； ※ 無需外加壓力即可在M3表頭更改量程；
※ 智能AUTEC/智能HART現場總線協議。 ※ 具有PV清零，數據恢復，現場標定等功能；
※ 接觸介質的膜片材料可選擇；膜片可選316L、TAN、HAS-C、MONEL等耐腐蝕材料
★ 技術參數
※ 技術指標
● 使用對象：液體、氣體或蒸汽
● 測量范圍：表壓 0～0.1KPa至0～42000 KPa
差壓 0～0.1KPa至0～7000 KPa
絕壓 0～6KPa至0～7000 KPa
● 輸 出：4～20mA DC，智能HART現場總線協議信號輸出。
● 電 源：24V DC，可在12V DC工作(帶LCD顯示最低15VDC)，最高45V DC。
● 正、負遷移：不管輸出如何，正負遷移后，其量程上、下限不得超過量程的極限。
最大遷移量：為最小調校量程的500%
最大負遷移量：為最小調校量程的600%

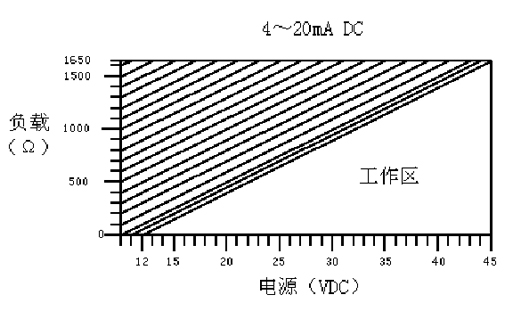

● 負載特性：
● 溫度范圍 常規變送器工作溫度-30～+80℃ ;帶現場指示表-15～+70℃
● 濕度范圍 相對濕度為1～100%
● 傳感器容積變化量 小于0.16cm3
● 指示表 數顯式
● 防爆類型 隔爆型Exd IICT6; 本安型Eia II CT6
● 量程和零點 可通過表頭按鍵更改
● 超壓極限 量程為6MPa以下的施加：0（絕對壓力）～14MPa；
量程為20MPa的施加：0（絕對壓力）～32MPa；
量程為42MPa的施加：0（絕對壓力）～52MPa；
變送器無損壞，法蘭可承60MPa
● 阻 尼 在0.2～32秒之間連續可調。
● 啟動時間 2秒，不需預熱。
● 綜合精度 調校量程的±0.1%，±0.2%，
● 穩定性 六個月內不超過變送器精度
● 溫度影響 在最大量程時，每28℃變化量
|
量程代號或名稱 |
精確度等級 |
|
|
0.1級 |
0.2級 |
|
|
2 |
/ |
/ |
|
3 |
/ |
≤±0.30% |
|
4、5、6、7、8 |
≤±0.08% |
≤±0.15% |
|
遠傳、液位 |
/ |
/ |
● 靜壓影響
|
量程代號或名稱 |
精確度等級 |
|
|
0.1級 |
0.2級 |
|
|
2 |
/ |
/ |
|
3 |
/ |
0.5% |
|
4、5、6、7、8 |
0.10% |
0.30% |
|
4、5、6、7(高靜壓) |
/ |
2% |
● 振動影響 在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05%，量程代號2（微差壓）為±0.25%
● 電源影響 小于輸出量程的0.005%/V。
● 負載影響 電源穩定時，無負載影響。
● 安裝位置影響 最大可產生0.24KPa的零點誤差，但可校正，對量程無影響。
※ 性能指標
● 結構材料 隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾合金、鉭。
O型圈（介質接觸處）：氟橡膠、丁腈橡膠。
法蘭和螺栓：316不銹鋼。
灌充液：硅油或惰性油。電氣殼體：低銅鋁合金。
● 引壓連接件 在壓力容室上的連接螺孔為1/4NPT，引壓接頭上的連接螺孔為1/2NPT（內螺紋）。
信號電纜連接螺孔為M20×1.5
● 外殼防護等級 IP65
● 重 量 3.9kg（不包括選件,帶法蘭變送器除外）

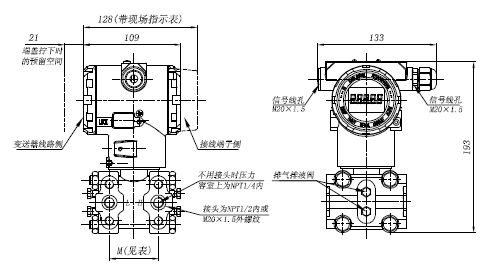

※ 結構尺寸

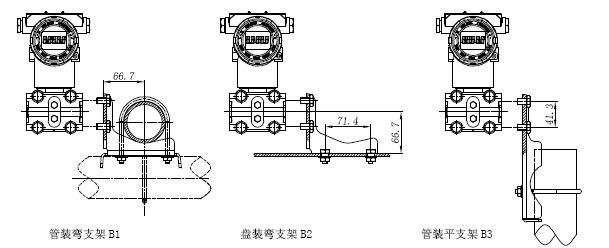

※ AO3051系列安裝方式圖
|
量程代碼 |
M(mm) |
對應型號 |
||||
|
0 |
59.1 |
ZD3051GP |
|
|
|
|
|
2 |
54.0 |
|
|
|
ZD3051DR |
|
|
3 |
54.0 |
ZD3051GP |
|
ZD3051DP |
|
|
|
4 |
54.0 |
ZD3051GP |
ZD3051AP |
ZD3051DP |
|
ZD3051HP |
|
5 |
54.0 |
ZD3051GP |
ZD3051AP |
ZD3051DP |
|
ZD3051HP |
|
6 |
55.6 |
ZD3051GP |
ZD3051AP |
ZD3051DP |
|
ZD3051HP |
|
7 |
55.6 |
ZD3051GP |
ZD3051AP |
ZD3051DP |
|
ZD3051HP |
|
8 |
57.2 |
ZD3051GP |
ZD3051AP |
ZD3051DP |
|
|
|
9 |
59.1 |
ZD3051GP |
|
|
|
|
★ ZD3051GP電容型壓力變送器選型表
|
ZD3051GP |
壓力變送器 |
||||||||
|
┆ |
代號 |
測量范圍 |
|||||||
|
┆ |
3 |
0～1.6KPa～6KPa |
|||||||
|
┆ |
4 |
0～6KPa～40KPa |
|||||||
|
┆ |
5 |
0～40KPa～250KPa |
|||||||
|
┆ |
6 |
0～160KPa～1MPa |
|||||||
|
┆ |
7 |
0～0.4MPa～2.5MPa |
|||||||
|
┆ |
8 |
0～1.6MPa～10MPa |
|||||||
|
┆ |
9 |
0～4MPa～25MPa |
|||||||
|
┆ |
0 |
0～6MPa～40MPa |
|||||||
|
┆ |
┆ |
代號 |
輸出 |
||||||
|
┆ |
┆ |
E |
4～20mADC+智能AUTEC現場總線協議接口 |
||||||
|
┆ |
┆ |
S |
智能HART現場總線協議信號輸出 |
||||||
|
┆ |
┆ |
┆ |
代號 |
結 構 材 料 |
|||||
|
┆ |
┆ |
┆ |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||
|
┆ |
┆ |
┆ |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||
|
┆ |
┆ |
┆ |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||
|
┆ |
┆ |
┆ |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||
|
┆ |
┆ |
┆ |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||
|
┆ |
┆ |
┆ |
┆ |
代號 |
選 件 |
||||
|
┆ |
┆ |
┆ |
┆ |
M3 |
數字液晶顯示表頭 |
||||
|
┆ |
┆ |
┆ |
┆ |
B1 |
管裝彎支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
B2 |
板裝彎支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
B3 |
管裝平支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
C1 |
1/2NPT引壓過渡接頭后部焊接φ14引壓管 |
||||
|
┆ |
┆ |
┆ |
┆ |
C2 |
丁字型螺紋接頭M20×1.5 |
||||
|
┆ |
┆ |
┆ |
┆ |
C3 |
1/2NPT錐管陰螺紋接頭 |
||||
|
┆ |
┆ |
┆ |
┆ |
d |
隔爆型ExdIICT6 |
||||
|
┆ |
┆ |
┆ |
┆ |
i |
本質安全型ExibIICT6 |
||||
|
┆ |
┆ |
┆ |
┆ |
L |
防雷 |
||||
|
ZD3051GP |
8 |
E |
22 |
M3 |
（出廠量程） |
←變送器選型舉例 |
|||
★ ZD3051AP絕壓壓力變送器選型表
|
ZD3051AP |
絕壓變送器 |
||||||||
|
┆ |
代號 |
測量范圍 |
|||||||
|
┆ |
4 |
0～6KPa～40KPa |
|||||||
|
┆ |
5 |
0～40KPa～250KPa |
|||||||
|
┆ |
6 |
0～160KPa～1MPa |
|||||||
|
┆ |
7 |
0～400KPa～2.5MPa |
|||||||
|
┆ |
8 |
0～1.6MPa～10MPa |
|||||||
|
┆ |
┆ |
代號 |
輸出 |
||||||
|
┆ |
┆ |
E |
4～20mADC+智能AUTEC現場總線協議接口 |
||||||
|
┆ |
┆ |
S |
智能HART現場總線協議信號輸出 |
||||||
|
┆ |
┆ |
┆ |
代號 |
結 構 材 料 |
|||||
|
┆ |
┆ |
┆ |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||
|
┆ |
┆ |
┆ |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||
|
┆ |
┆ |
┆ |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||
|
┆ |
┆ |
┆ |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||
|
┆ |
┆ |
┆ |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||
|
┆ |
┆ |
┆ |
┆ |
代號 |
選 件 |
||||
|
┆ |
┆ |
┆ |
┆ |
M3 |
數字液晶顯示表頭 |
||||
|
┆ |
┆ |
┆ |
┆ |
B1 |
管裝彎支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
B2 |
板裝彎支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
B3 |
管裝平支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
C1 |
1/2NPT引壓過渡接頭后部焊接φ14引壓管 |
||||
|
┆ |
┆ |
┆ |
┆ |
C2 |
丁字型螺紋接頭M20×1.5 |
||||
|
┆ |
┆ |
┆ |
┆ |
C3 |
1/2NPT錐管陰螺紋接頭 |
||||
|
┆ |
┆ |
┆ |
┆ |
d |
隔爆型ExdIICT6 |
||||
|
┆ |
┆ |
┆ |
┆ |
i |
本質安全型ExibIICT6 |
||||
|
┆ |
┆ |
┆ |
┆ |
L |
防雷 |
||||
|
ZD3051AP |
8 |
E |
22 |
M3 |
（出廠量程） |
?變送器選型舉例 |
|||
注：訂貨時需注明出廠量程，若無注明，按最高額定量程出廠。
★ ZD3051DP差壓變送器選型表
|
ZD3051DP |
差壓變送器 |
|||||||||
|
┆ |
代號 |
測量范圍 |
||||||||
|
┆ |
3 |
0～1.6KPa～6KPa (最大工作壓力6.9 MPa) |
||||||||
|
┆ |
4 |
0～6KPa～40KPa |
||||||||
|
┆ |
5 |
0～40KPa～250KPa |
||||||||
|
┆ |
6 |
0～160KPa～1MPa |
||||||||
|
┆ |
7 |
0～400KPa～2.5MPa |
||||||||
|
┆ |
8 |
0～1.6MPa～10MPa |
||||||||
|
┆ |
┆ |
代號 |
輸出 |
|||||||
|
┆ |
┆ |
E |
4～20mADC+智能AUTEC現場總線協議接口 |
|||||||
|
┆ |
┆ |
S |
智能HART現場總線協議信號輸出 |
|||||||
|
┆ |
┆ |
┆ |
代號 |
結 構 材 料 |
||||||
|
┆ |
┆ |
┆ |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
||||
|
┆ |
┆ |
┆ |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|||
|
┆ |
┆ |
┆ |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
||||
|
┆ |
┆ |
┆ |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
||||
|
┆ |
┆ |
┆ |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
||||
|
┆ |
┆ |
┆ |
┆ |
代號 |
最大工作壓力 (MPa) |
|||||
|
┆ |
┆ |
┆ |
┆ |
B- |
4 |
|||||
|
┆ |
┆ |
┆ |
┆ |
C- |
10 |
|||||
|
┆ |
┆ |
┆ |
┆ |
D- |
14 |
|||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
代號 |
選 件 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
M3 |
數字液晶顯示表頭 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B1 |
管裝彎支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B2 |
板裝彎支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B3 |
管裝平支架 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C1 |
1/2NPT引壓過渡接頭后部焊接φ14引壓管 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C2 |
丁字型螺紋接頭M20×1.5 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C3 |
1/2NPT錐管陰螺紋接頭 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
d |
隔爆型ExdIICT6 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
i |
本質安全型ExibIICT6 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
L |
防雷 |
||||
|
ZD3051DP |
8 |
E |
22 |
C- |
M3 |
（出廠量程） |
?變送器選型舉例 |
|||
注：訂貨時需注明出廠量程，若無注明，按最高額定量程出廠。
★ ZD3051DR微差壓變送器選型表
|
ZD3051DR |
微差壓變送器 |
||||||||
|
┆ |
代號 |
測量范圍 |
|||||||
|
┆ |
2 |
0～0.1～1.6KPa |
|||||||
|
┆ |
┆ |
代號 |
輸出 |
||||||
|
┆ |
┆ |
E |
4～20mADC+智能AUTEC現場總線協議接口 |
||||||
|
┆ |
┆ |
S |
智能HART現場總線協議接口 |
||||||
|
┆ |
┆ |
┆ |
代號 |
結 構 材 料 |
|||||
|
┆ |
┆ |
┆ |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||
|
┆ |
┆ |
┆ |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||
|
┆ |
┆ |
┆ |
23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
|||
|
┆ |
┆ |
┆ |
24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||
|
┆ |
┆ |
┆ |
25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||
|
┆ |
┆ |
┆ |
┆ |
代號 |
最大工作壓力 (MPa) |
||||
|
┆ |
┆ |
┆ |
┆ |
A- |
1 |
||||
|
┆ |
┆ |
┆ |
┆ |
B- |
4 (特殊6.9MPa) |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
代號 |
選 件 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
M3 |
數字液晶顯示表頭 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B1 |
管裝彎支架 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B2 |
板裝彎支架 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B3 |
管裝平支架 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C1 |
1/2NPT引壓過渡接頭后部焊接φ14引壓管 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C2 |
丁字型螺紋接頭M20×1.5 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C3 |
1/2NPT錐管陰螺紋接頭 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
d |
隔爆型ExdIICT6 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
i |
本質安全型ExibIICT6 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
L |
防雷 |
|||
|
ZD3051DR |
2 |
F |
22 |
B- |
M3 |
（出廠量程） |
?變送器選型舉例 |
||
注：訂貨時需注明出廠量程，若無注明，按最高額定量程出廠。
★ ZD3051HP高靜壓差壓變送器選型表
|
ZD3051HP |
高靜壓差壓變送器 |
||||||||
|
┆ |
代號 |
測量范圍 |
|||||||
|
┆ |
4 |
0～6KPa～40KPa |
|||||||
|
┆ |
5 |
0～40KPa～250KPa |
|||||||
|
┆ |
6 |
0～160KPa～1MPa |
|||||||
|
┆ |
7 |
0～400KPa～2.5MPa |
|||||||
|
┆ |
┆ |
代號 |
輸出 |
||||||
|
┆ |
┆ |
E |
4～20mADC+智能AUTEC現場總線協議接口 |
||||||
|
┆ |
┆ |
S |
智能HART現場總線協議接口 |
||||||
|
┆ |
┆ |
┆ |
代號 |
結 構 材 料 |
|||||
|
┆ |
┆ |
┆ |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||
|
┆ |
┆ |
┆ |
22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||
|
┆ |
┆ |
┆ |
┆ |
代號 |
最大工作壓力 MPa |
||||
|
┆ |
┆ |
┆ |
┆ |
E- |
25 |
||||
|
┆ |
┆ |
┆ |
┆ |
F- |
32 |
||||
|
┆ |
┆ |
┆ |
┆ |
┆ |
代號 |
選 件 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
M3 |
數字液晶顯示表頭 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B1 |
管裝彎支架 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B2 |
板裝彎支架 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
B3 |
管裝平支架 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C1 |
1/2NPT引壓過渡接頭后部焊接φ14引壓管 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C2 |
丁字型螺紋接頭M20×1.5 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
C3 |
1/2NPT錐管陰螺紋接頭 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
d |
隔爆型ExdIICT6 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
i |
本質安全型ExibIICT6 |
|||
|
┆ |
┆ |
┆ |
┆ |
┆ |
L |
防雷 |
|||
|
ZD3051HP |
8 |
E |
22 |
25 |
M3 |
（出廠量程） |
?變送器選型舉例 |
||
注：訂貨時需注明出廠量程，若無注明，按最高額定量程出廠。
