最終用戶簡介和項目需求

濟南能源集團有限公司是經濟南市人民政府批準，整合濟南熱電有限公司、濟南熱力集團有限公司（含濟南能源建設發展集團有限公司）、山東濟華燃?xì)庥邢薰尽?jì)南港華燃?xì)庥邢薰舅募夜?、燃?xì)馄髽I(yè)成立的市屬一級國有獨資大型能源企業。為響應山東省新舊動能轉換的號召濟南能源集團開展數字化轉型工作，將北郊片區50余個自管換熱站收回并進行數字化、智能化改造。

解決方案及工程服務

為滿足用戶現場使用要求，控制系統采用西門子1200系列控制器和通訊模塊。對現場的溫度、壓力、熱表、流量計、電表等數據采集控制，并上傳至SCADA監控系統。

通過PLC編程制定詳細的換熱站控制策略，如下

循環泵控制策略: （1）人工定值

          （2）定值二次供壓控制

           （3）定值二次供回壓差控制

補水泵控制策略：（1）人工定值

  （2）二次回水定壓控制

電動調節閥控制策略： （1）人工定值

（2）二次供溫恒定控制

（3）一次回溫恒定控制

（4）二次供回平均溫度恒定控制

（5）一次流量恒定控制

（6）一次熱量恒定控制

（7）本地氣候補償控制

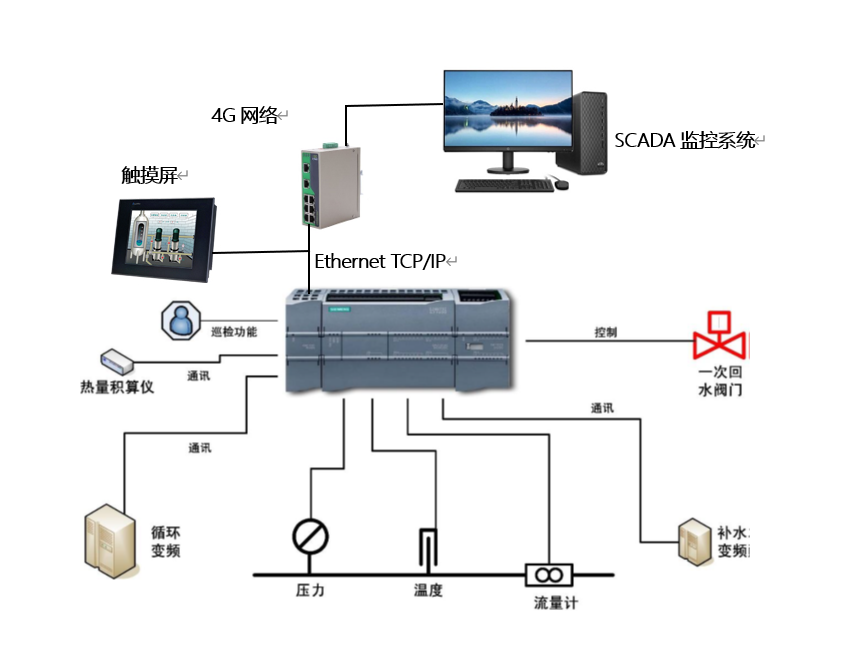

換熱站內網絡拓?fù)渑c設備連接圖：

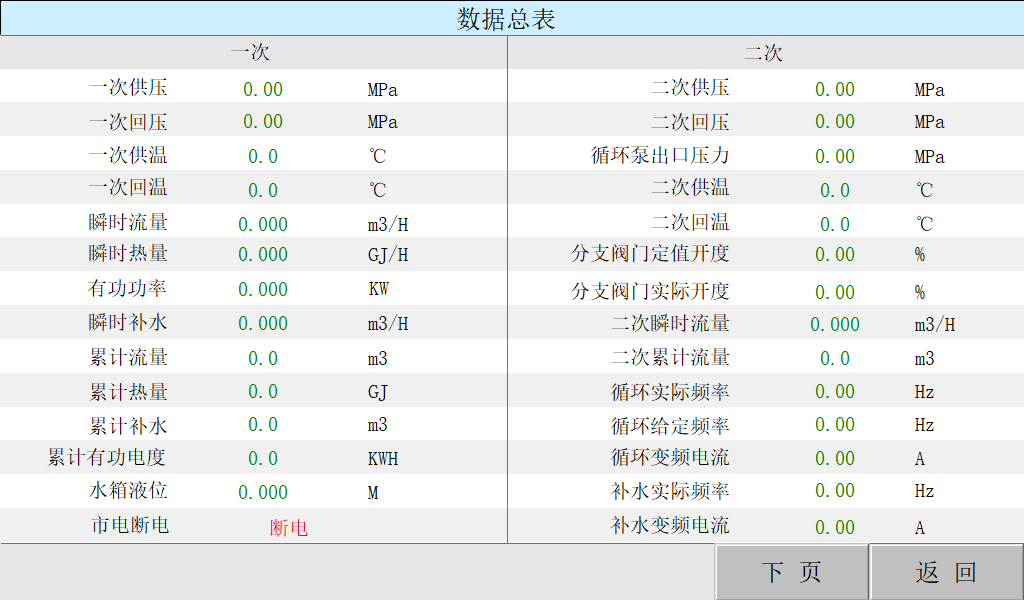

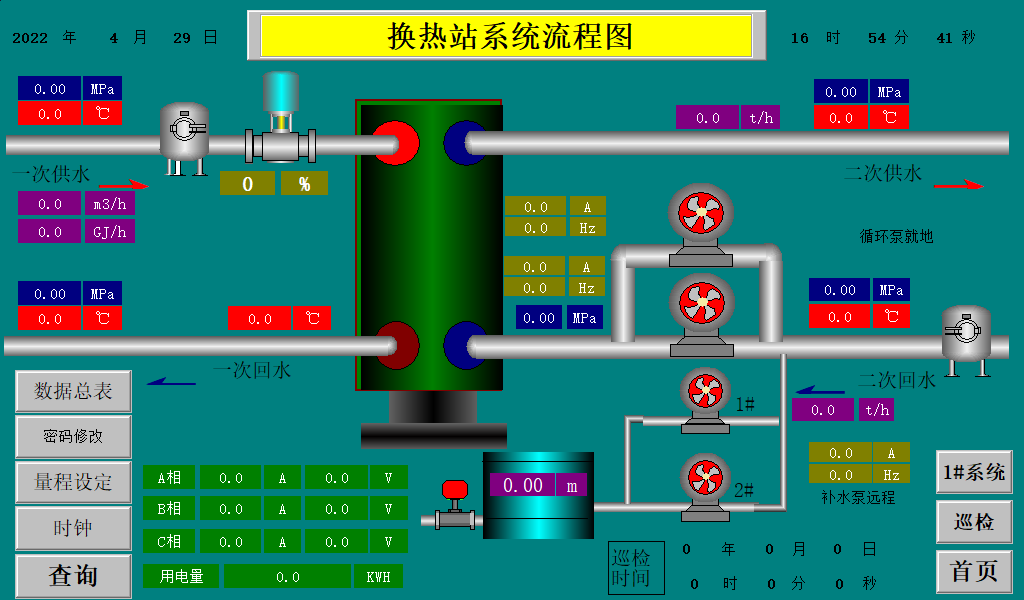

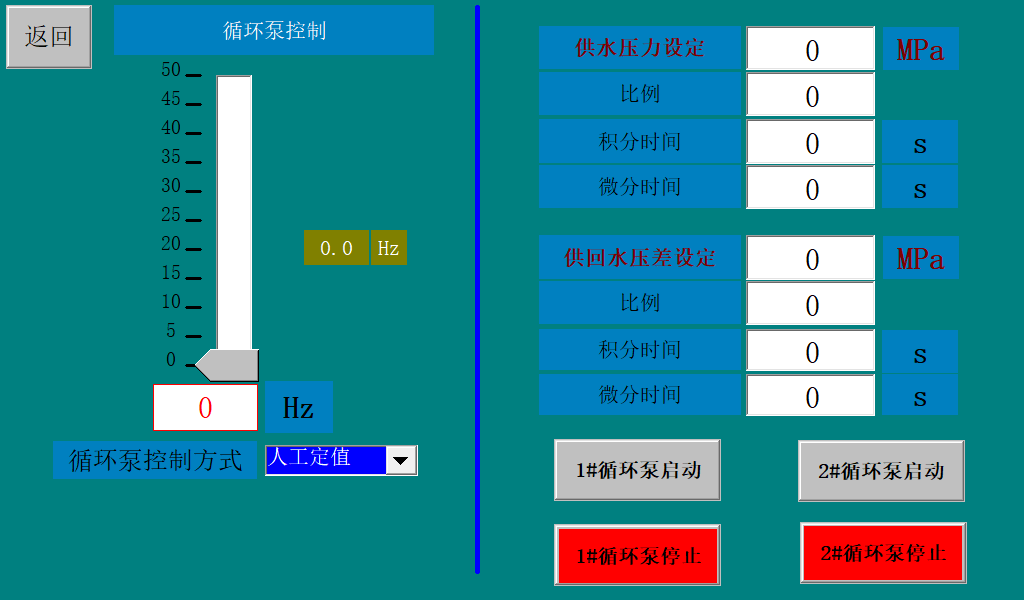

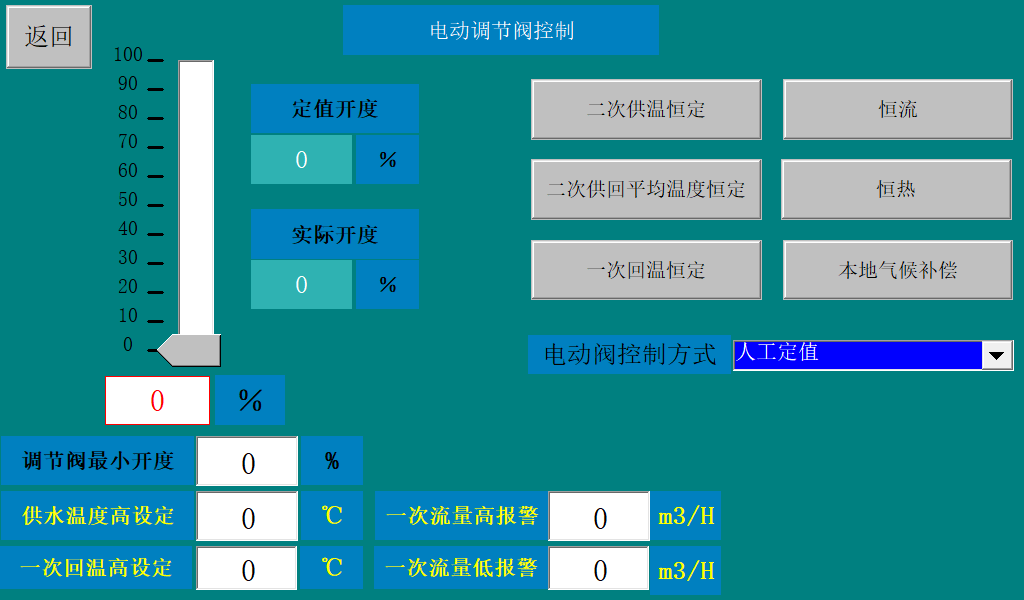

觸摸屏畫面

為最終客戶帶來的價值

通過換熱站內PLC改造實現了換熱站內自動化和智能化升級，助推了能源集團的數字化進程。

通過改造使站內設備控制更加的安全可靠，方便了站長對每個換熱站的能源控制，使對能源的控制更加高效精確，促進了集團的節能減排。

在本案例中為什么選用西門子的產品

從硬件方面來說，S7-1200PLC的處理速度快，聯網能力強，診斷能力和安全性更高，不僅可以節省成本，提高生產效率，而且安全可靠，維護方便。S7-1200PLC的組態和編程效率更高，信息采集和查看更方便。

濟南市大部分換熱站的控制器均為西門子系列，客戶對西門子產品的認可度很高。
